Pertemuan 5

TOPOLOGI JARINGAN

1 . Topologi Ring



sumber(https://www.nesabamedia.com)

    Topologi Ring atau bisa disebut juga topologi Cincin konsep ataupun cara yang digunakan dalam menghubungkan satu komputer dengan komputer lainnya dimana rangkaiannya membentuk titik-titik yang masing-masing titik terhubung dengan dua titik lainnya dalam satu jaringan.

Masing-masing titik tersebut berfungsi sebagai repeater yang dapat memperkuat sinyal disepanjang sirkulasi. Hal tersebut berarti masing-masing perangkat bekerjasama untuk mendapatkan sinyal dari perangkat yang sebelumnya, dan kemudian meneruskan sinyal tersebut ke perangkat setelahnya.

Kelebihan Topologi Ring :

• Mudah dalam hal perancangan dan pengimplementasiannya

• Biaya installasi topologi ring cenderung lebih murah

• Dibandingkan topologi lainnya misalnya topologi bus, topologi ring memiliki peforma koneksi yang lebih baik meskipun dengan aliran data yang berat sekalipun.

Kekurangan Topologi Ring :

• Memiliki konfigurasi yang lebih sulit dibandingkan topologi star serta memerlukan penanganan dan pengelolaan khusus bandles.

• Jika terjadi kesalahan dalam satu node atau titik bisa mengakibatkan kesalahan dalam seluruh jaringan.

• Jika ingin mengembangkan jaringan, maka proses terkesan kaku. Ini karena pemindahan, penambahan dan pengubahan perangkat akan mempengaruhi semua jaringan.

  sumber(https://www.maxmanroe.com)

2 . Topologi Dual Ring



sumber(https://nerfnetwork.wordpress.com)

     Topologi Dual Ring sama seperti topologi ring akan tetapi topologi dual ring  setiap node memiliki 2 Sehingga setiap perangkat nantinya dapat bekerja sama untuk mendapatkan sinyal dari sebelumnya dan diteruskan ke node yang selanjutnya. Pada proses penerimaan sinyal serta penerusan sinyal data akan dibantu dengan alat yang bernama token. Selain itu topologi dual ring berfungsi sebagai backup transmission jika salah 1 node pada topologi tersebut tidak berfungsi.

Kelebihan Topologi Dual Ring :

• Bisa sebagai backup transmission jika salah 1 node pada topologi tersebut tidak berfungsi

Kekurangan Topologi Dual Ring :

• Saat Pengimpletansi Topologi ini cukup sulit, karena harus mengatur arah data agar tidak terjadi collison
• Dan Lebih boros Kabel

 3 . Topologi Bus



sumber(https://www.ilmuips.my.id)

       Topologi Bus metode untuk menghubungkan dua atau lebih komputer secara serial, dengan menggunakan kabel utama sebagai pusat lalu – lintas data. Konektor yang digunakan pada topologi bus antara lain konektor BNC dan T konektor dan juga terminator, sementara untuk media transmisi topologi bus menggunakan kabel Coaxial. Bentuk topologi ini mirip dengan ruangan bus untuk itu model topologi ini dinamakan topologi bus.

Ciri – ciri fisik yang bisa di lihat pada topologi bus adalah adanya kabel tunggal yang digunakan sebagai pusat lalu – lintas data dan dilengkapi dengan konektor BNC, T Conektor pada setiap node serta terminator pada ujung kabel utama.

Kelebihan Topologi Bus :

• Mudah untuk membuatnya
• Memiliki layout sederhana
• Memerlukan biaya yang sedikit untuk membuatnya

Kekurangan Topologi Bus :

• Apabila terjadi gangguan, akan sulit untuk mendeteksi kerusakannya.
• Sering terjadi kepadatan lalu lintas data pada jalur utama.
• Memerlukan repearter untuk memperkuat signal

  sumber(https://www.utopicomputers.com)


4 . Topologi Star



sumber(https://www.masahen.com)

     Topologi Star merupakan topologi yang paling sering digunakan untuk merancang jaringan pada saat ini. Topologi ini mempunyai ciri, yaitu adanya switch atau hub yang menghubungkan ke setiap komputer baik server maupun client. topologi jaringan star mempunyai ciri fisik yang paling mudah dikenali yaitu adanya switch atau hub sebagai kontrol terpusat dalam jaringan, selain itu Topologi star juga menggunakan kabel UTP dan konektor RJ 45 sebagai media transmisinya.

 Kelebihan Topologi Star :

• Paling fleksibel dibandingkan dengan topologi yang lain
• Pemasangan workstation yang baru sangat mudah, dan tidak mengganggu kerja dari komputer yang lain
• Kontrol terpusat, sehingga memudahkan pengecekan kesalahan jaringan.

Kekurangan Topologi Star :

• Perlu penanganan khusus untuk pengelolaan jaringan.
• Kontrol terpusat(hub) menjadi elemen yang sangat kritis, sehingga jika hub mengalami kerusakan maka semua jaringan akan mengalami masalah.
• Boros kabel, karena topologi ini satu komputer akan dihubungkan ke hub dengan satu kabel, sehingga jika banyak komputer pada jaringan maka akan menggunakan kabel yang banyak.

sumber(http://www.teorikomputer.com)

5 . Topologi Mesh



sumber(https://recom.co.id)

        Topologi Mesh adalah topologi Mesh atau yang lebih dikenal dengan topologi jala dikarenakan bentuknya yang memang menyerupai jala. Topologi mesh merupakan bentuk hubungan yang ada antar perangkat dimana setiap perangkat yang ada akan saling terhubung langsung dengan perangkat lainnya yang ada di dalam satu jaringan tersebut.

        Pada topologi Mesh, setiap perangkat yang ada dapat berkomunikasi langsung dengan perangkat lainnya dikarenakan perangkat akan saling terhubung yang dikenal dengan dedicated links. Komunikasi yang terjalin pada topologi Mesh biasanya berjalan cepat dan dapat digunakan untuk membangun jaringan yang skalanya tidak terlalu besar.

Kelebihan Topologi Mesh :

• Topologi Mesh mampu mendeteksi kesalahan atau gangguan dalam jaringan dengan cepat.
• Keamanan data yang di-sharing dalam jaringan topologi Mesh dapat ditingkatkan sesuai kebutuhan

Kekurangan Topologi Mesh :

• Proses instalasi topologi mesh cukup rumit dan harus dilakukan oleh tenaga ahli di bidang computer network
• Topologi Mesh membutuhkan biaya yang lebih besar dibanding topologi lainnya karena memakai banyak kabel

6 . Topologi Tree



sumber(https://www.nesabamedia.com)



       Topologi Tree merupakan gabungan antara topologi bus dengan topologi star, dimana jaringan dalam topologi ini merupakan kumpulan topologi star yang dihubungkan dengan topologi bus. Jadi setiap client dikelompokkan dengan sebuah Hub sebagai pusat komunikasi, seperti halnya struktur jaringan dalam topologi star. Kemudian setiap pusat komunikasi ini dihubungkan dengan pusat komunikasi lain menggunakan sebuah kabel utama seperti dalam topologi bus.

        bentuk jaringan ini menyerupai bentuk pohon dengan cabang dan ranting. Dimana cabang memiliki hierarki lebih tinggi dari ranting. Dalam jaringan topologi tree juga terdapat herarki atau tingkatan jaringan, dimana jaringan dengan hierarki yang lebih tinggi akan dapat mempengaruhi dan mengontrol jaringan yang terdapat dibawahnya.

 Kelebihan Topologi Tree :

• Mendukung untuk diterapkan pada jaringan komputer dengan skala besar.
• Pengembangan jaringan atau penambahan client yang berada dibawah hub pusat dapat dilakukan dengan mudah.
• Identifikasi kerusakan pada jaringan serta isolasi jaringan dapat dilakukan dengan mudah.

Kekurangan Topologi Tree :

• Jika kabel utama (backbone) rusak, maka seluruh jaringan akan terganggu.
• Hub memegang peran penting dalam jaringan, jika hub rusak maka seluruh jaringan akan terganggu.
• Konfigurasi dan pemasangan kabel dalam jaringan tree lebih rumit dibanding topologi lain.

 7 . Topologi Hybrid



sumber(https://www.utopicomputers.com)

          Topologi Hybrid bisa diartikan sebagai model topologi baru pada sebuah jaringan komputer yang tercipta dari gabungan dua atau lebih topologi jaringan yang berbeda jenis. Dikarenakan merupakan gabungan dari berbagai jenis topologi, desain topologi hybrid menjadi terlihat lebih rumit dan tidak menunjukkan ciri khas tertentu. Beda halnya bila Anda menggabungkan dua jenis topologi yang sama, maka masih akan terlihat seperti bentuk aslinya. Contoh dari topologi hybrid adalah penggabungan topologi bus dan star, ring dan star, atau ring dan bus


Kelebilan Topologi Hybrid :

• Kecepatan transfer data pada topologi jaringan hybrid tergolong stabil, hal ini dikarenakan topologi hybrid menggabungkan kelebihan daritopologi jaringan lainnya dan meminimalisir kekurangannya.
• Dapat berkerja dengan lebih baik walaupun lalu lintas data pada jaringan berbeda.

Kekurangan Topologi Hybrid :

• Pengolahan jaringan pada topologi hybrid tergolong rumit, hal ini karena topologi jaringan hybrid merupakan gabungan dari beberapa model topologi yang berbeda.
• Biaya yang dibutuhkan untuk membangunnya tergolong mahal, hal ini disebabkan oleh kebutuhan kabel yang cukup banyak.






Pertemuan 3

Resume Repeater, Bridge Dan Network Interface Card (NIC)

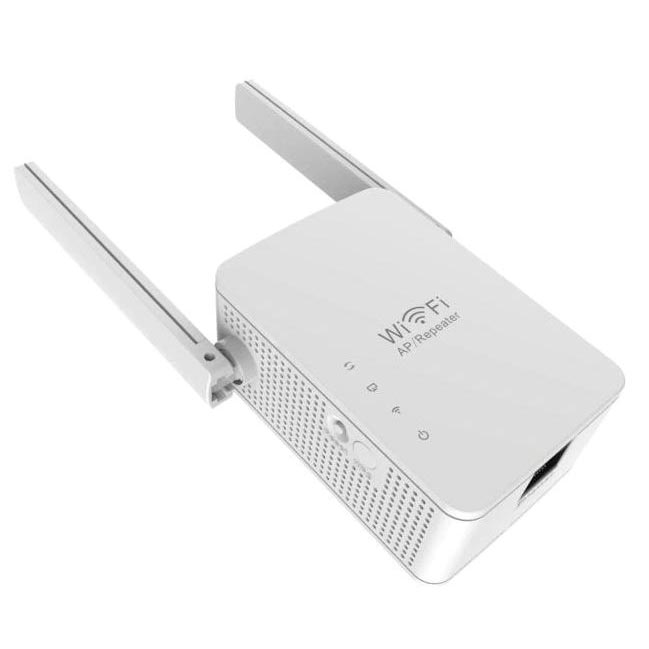

Repearter

                                        (https://www.jakartanotebook.com)

Suatu alat atau suatu prangkat yang mempunyai fungsi untuk menyebarkan jangkauan sinyal.   Seperti sinyal pada WIFI yang belum terjangkau oleh sinyal dari server, yang mana tujuan hal itu adalah untuk menangkap sinyal Wifi.

Repeater juga dibuat menjadi dua alat yaitu sebagai penerima sinyal dari server (client) dan sebagai penyebar lagi sinyal WIFI (Accesspoint)

Fungsi Repeater yaitu :

• Untuk menjangkau daerah yang lemah sinyal dari server (Pemancar)
• Untuk memudahkan akses sinyal WIFI dari server
• Untuk memperluas jangkauan sinyal atau pemancar

      (https://www.seputarpengetahuan.co.id)



Bridge





 (https://pemasangan.com)



Suatu alat atau prangkat yang dapat menghubungkan jaringan komputer Local Area Network (LAN) dengan jaringan LAN yang lai. Bridge juga dapat menghubungkan tipe jaringan komputer yang berbeda - beda misalnya seperti (Ethernet dan Fast Ethernet) maupun jaringan yang sama atau serupa.
Karna itu Bridge bisa menyambungkan jaringan komputer yang memekai metode transmisi atau medium accses control yang tidak sama atau berbeda.

Fungsi Bridge yaitu :

• Untuk menghubungkan 2 buah jaringan komputer LAN yang sejenis sehingga dapat memiliki satu jaringan LAN yang lebih besar dari ketentuan konfigurasi LAN tanpa bridge.
• Untuk menghubungkan beberapa jaringan komputer yang terpisah, baik itu tipe jaringan yang sama maupun yang berbeda.
• Untuk router pada jaringan komputer yang luas, hal seperti ini sering dinamakan dengan istilah “Bridge-Router”.

     (http://www.pengertianku.net)



 Network Interface Card (NIC)

                                                   (https://id.wikipedia.org)

Suatu alat atau perangkat yang ditanam pada setiap perangkat komputer yang terhubung ke jaringan. Banyak sekali macam macam kartu jaringan, dan terdapat tiga hal yang harus diperhatikan pada suatu NIC yaitu Tipe kartu jenis Protokol, dan juga tipe kabel yang didukungnya. Tipe kartu terdapat dua macam yaitu PCI dan ISA.

Fungsi Network Interface Card (NIC) yaitu :

• Untuk menerima data yang telah dikirim dari komputer lain.
• Untuk Media pengirim data ke komputer lain di dalam jaringan.
• Untuk megontrol data flow antarakomputer dan sistem kabel.

     (https://www.nextekno.com)
